STIHL Kettenspannbolzen Ersatzteile

STIHL Kettenspannbolzen Ersatzteile im Zusammenspiel von Antrieb und Führung

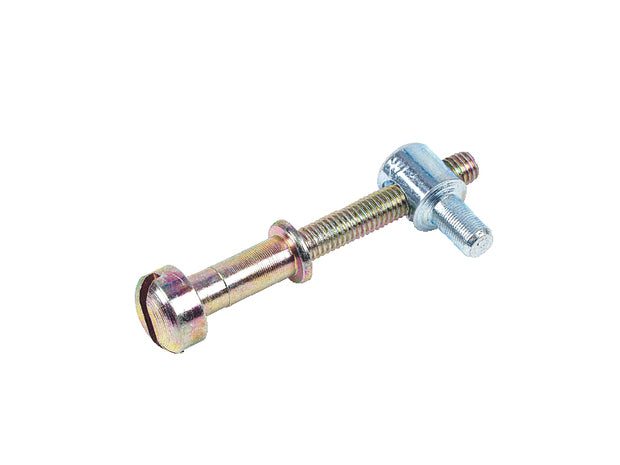

STIHL Kettenspannbolzen Ersatzteile betreffen ein kleines Bauteil mit großer Wirkung, denn der Spannbolzen überträgt die Einstellbewegung des Kettenspanners auf die Führungsschiene. Bei STIHL ist die Spannmechanik so ausgelegt, dass die Kette mit definiertem Weg nachgestellt werden kann und die Schiene dabei in ihrer Position geführt bleibt. Der Kettenspannbolzen arbeitet dabei nicht allein, sondern im Verbund mit Seitendeckel, Spannschnecke oder Spannhebel und der Aufnahme an der Schiene.

Im Arbeitsalltag einer Kettensäge entstehen Lastwechsel durch Beschleunigen, Abbremsen und das Eintauchen der Kette ins Holz. Diese Lastwechsel wirken über die Schiene auf die Spannstelle zurück. Wenn der Bolzen verschleißt oder sich verbiegt, kann die Kette zwar noch laufen, die Einstellbarkeit wird jedoch ungenau und die Kettenführung verliert an Ruhe. Eine saubere Passung ist deshalb zentral, besonders bei häufigen Schnitten in harzigem Holz oder bei staubigen Bedingungen.

Für die Zuordnung innerhalb der Gerätefamilien hilft die gerätespezifische Übersicht unter Kettenspannbolzen für Kettensäge von STIHL, weil dort die Einordnung nach Gerätetyp die Suche nach der passenden Ausführung strukturiert.

Einsatzorte und Ablauf beim Spannen der Kette

Wo Kettenspannbolzen im Gerät wirken

Der Kettenspannbolzen sitzt in der Regel im Bereich des Seitendeckels und greift in eine Bohrung oder Nut der Führungsschiene ein. Beim Drehen der Spannschraube oder beim Betätigen des Spanners wird der Bolzen axial bewegt und verschiebt die Schiene nach vorn oder hinten. Dadurch ändert sich die Kettenspannung, ohne dass die Kette selbst direkt angefasst werden muss.

In der Praxis wird die Kette nach dem Auflegen auf Schiene und Kettenrad gespannt, danach werden die Befestigungselemente des Seitendeckels angezogen und die Spannung nochmals kontrolliert. Während des Sägens kann eine Nachstellung nötig sein, etwa nach dem ersten Warmlauf oder nach längeren Schnitten. Die Funktionskette aus Kettenrad, Schiene und Spannelementen lässt sich gut über angrenzende Baugruppen einordnen, zum Beispiel über STIHL Kettenradring Ersatzteile.

• Kettenspannbolzen greift in die Schienenaufnahme und setzt die Einstellbewegung um
• Seitendeckel führt den Bolzen und schützt die Spannstelle vor grobem Schmutz
• Kette und Schiene bilden die Laststrecke, die bei jedem Schnitt auf die Spannung zurückwirkt

Wann es zu Schäden kommt

Schäden entstehen häufig durch Verkanten beim Montieren des Seitendeckels, durch Überdrehen der Spannschraube oder durch eine Schiene, deren Aufnahme bereits ausgeschlagen ist. Auch festgesetzter Schmutz kann dazu führen, dass der Bolzen nicht frei läuft und die Kraft beim Spannen an einer Stelle konzentriert wird. Bei intensiver Nutzung kann zudem die Oberfläche des Bolzens einlaufen, wodurch die Einstellbewegung nicht mehr sauber übertragen wird.

Typische Situationen sind Arbeiten im bodennahen Bereich, das Sägen von trockenem Holz mit viel Staub oder das Entasten, bei dem die Säge oft umgesetzt wird. In solchen Umgebungen gelangt feines Material in den Seitendeckel und in die Spannmechanik. Eine regelmäßige Reinigung und das Prüfen der Führungsteile reduziert Folgeschäden, die sonst auch andere Bauteile betreffen können, etwa über STIHL Auspuffdichtung Ersatzteile.

Devicetypes und Triplet Seiten als Schlüssel zur richtigen Zuordnung

Warum gerätespezifische Triplets wichtig sind

Bei STIHL unterscheiden sich Kettenspannsysteme je nach Baureihe, Baujahr und Ausführung des Seitendeckels. Ein Kettenspannbolzen kann in Länge, Gewinde, Kopfgeometrie oder in der Art der Führung abweichen. Deshalb sind gerätespezifische Triplet Seiten wichtig, weil sie die Marke, den Gerätetyp und die Artikelkategorie zusammenführen und damit Fehlzuordnungen reduzieren.

Im Gesamtbild der Ersatzteilwahl bilden Triplets den Einstieg von der Anwendung zur passenden Komponente. Wer von der Kettensäge kommt und gezielt nach Kettenspannbolzen sucht, kann über Kettenspannbolzen für Kettensäge von STIHL den Zusammenhang zwischen Gerät und Spannmechanik nachvollziehen.

1. Gerätetyp bestimmen, da Bauform und Einbaulage variieren können
2. Spannsystem prüfen, weil seitliche und frontseitige Lösungen unterschiedliche Bolzen nutzen
3. Umfeldteile mit betrachten, damit Führung und Anlageflächen zusammenpassen

Wie Devicetypes ins Ersatzteilbild passen

Devicetypes helfen auch dabei, typische Nutzungsprofile zu verstehen. Eine Kettensäge im Brennholzbereich hat andere Belastungen als eine Säge im professionellen Entasten. Daraus ergeben sich unterschiedliche Verschleißmuster an Spannbolzen und an den Kontaktstellen. Wird die Kette häufig gewechselt oder nachgespannt, steigt die mechanische Beanspruchung der Spannstelle.

Neben der Kettensäge gibt es bei STIHL weitere Gartengeräte, bei denen präzise Mechanik und robuste Kleinteile entscheidend sind. Das zeigt sich etwa bei Schneidwerkzeugen wie STIHL Heckenscherenmesser Ersatzteile oder bei Komponenten an automatisierten Geräten wie STIHL Rasenrobotermesser Ersatzteile. Diese Beispiele verdeutlichen, dass die korrekte Zuordnung nach Gerätetyp auch außerhalb der Kettensäge ein wiederkehrendes Prinzip ist.

Typische Schwachstellen rund um Kettenspannbolzen

Eine typische Problemzone ist die Schnittstelle zwischen Kettenspannbolzen und Schienenaufnahme. Wenn die Schiene an der Aufnahme ausleiert oder wenn der Bolzen Spiel bekommt, wandert die Schiene unter Last minimal zurück. Das führt dazu, dass die Kette trotz korrekter Einstellung nach kurzer Zeit wieder lockerer wirkt. Ebenso kritisch ist ein verkanteter Seitendeckel, weil der Bolzen dann nicht mehr fluchtet und sich beim Spannen punktuell belastet.

Ein weiteres Thema ist Verschmutzung in der Spannmechanik. Harz, feiner Staub und Ölreste können die Beweglichkeit reduzieren. Dann wird beim Nachstellen mehr Drehmoment benötigt und Gewinde oder Führungsflächen werden stärker beansprucht. Auch kleine Sicherungs und Federteile können Einfluss haben, etwa wenn Rückstellkräfte fehlen oder wenn eine Führung nicht mehr sauber anliegt. In der Systembetrachtung sind daher auch Kleinteile wie STIHL Schenkelfeder Ersatzteile oder STIHL Zugfeder Ersatzteile relevant, wenn die Spannmechanik insgesamt wieder leichtgängig werden soll.

Bei Wartungsarbeiten lohnt sich außerdem ein Blick auf angrenzende Bedienelemente und deren Fixierung. Ein unvollständig verriegelter Deckel oder eine unpassende Montage kann die Spannstelle indirekt beeinflussen. Für bestimmte Anwendungen wird auch die sichere Handhabung beim Befüllen und Reinigen wichtig, wobei Bauteile wie STIHL Tankdeckel Ersatzteile als Beispiel für korrekt sitzende Verschlüsse stehen.

• Spiel in der Schienenaufnahme führt zu instabiler Kettenspannung
• Schmutz im Seitendeckel erhöht Reibung und belastet Gewinde und Führungen
• Verkantung bei der Montage kann den Bolzen verbiegen oder die Führung beschädigen

Auswahl und Prüfung in der Praxis

Für die Auswahl von STIHL Kettenspannbolzen Ersatzteile sind die exakte Gerätebezeichnung und die Baugruppe entscheidend. Wichtig sind Maße, Gewindeausführung und die Form des Bolzenkopfs, da diese Merkmale bestimmen, wie der Bolzen in der Führung läuft und wie er in die Schiene eingreift. Sichtprüfungen helfen, typische Fehlerbilder zu erkennen, etwa eingelaufene Kontaktflächen, verbogene Schäfte oder beschädigte Gewinde.

Beim Zerlegen sollte die Spannstelle gereinigt werden, damit sich die Ursache besser beurteilen lässt. Danach wird geprüft, ob die Schiene an der Aufnahme noch sauber geführt wird und ob die Spannschraube leichtgängig ist. Wenn sich die Einstellbewegung ruckartig anfühlt, kann neben dem Bolzen auch eine Führung oder ein kleines Verbindungsteil betroffen sein. Für solche Kleinteile kann die Einordnung über STIHL Lötnippel Ersatzteile hilfreich sein, wenn in der Explosionsdarstellung ein entsprechendes Verbindungselement auftaucht.

Als Orientierung über die Marke hinweg führt die Übersichtsseite STIHL Ersatzteile zu weiteren Baugruppen, falls neben dem Kettenspannbolzen zusätzliche Komponenten für eine vollständige Instandsetzung benötigt werden.

TURAKOS bietet Hilfe bei Bestimmung und Auswahl passender Ersatzteile, wenn STIHL Kettenspannbolzen Ersatzteile anhand von Gerätedaten, Zeichnungen und Bauteilmerkmalen zugeordnet werden sollen.
