Rasentraktor Relais Ersatzteile

Rasentraktor und Relais im Zusammenspiel

Ein Rasentraktor ist für das Mähen größerer Flächen ausgelegt und kombiniert Motor, Fahrantrieb, Lenksystem, Mähwerk und elektrische Verbraucher in einem kompakten Aufbau. Beim Starten wird über Zündschloss und Sicherheitsschalter eine Kette von Freigaben geprüft, bevor der Anlasserstrom fließen darf. Genau hier übernehmen Relais eine wichtige Rolle, weil sie kleine Steuerströme von hohen Lastströmen trennen und Schaltvorgänge im Bordnetz bündeln.

Relais im Rasentraktor schalten typischerweise den Anlasser, die Magnetkupplung des Mähwerks, die Ladekontrolle oder einzelne Verbraucher. Dadurch werden Schalter und Leitungen entlastet und die Funktionen lassen sich über Sicherheitslogik steuern. Wenn Rasentraktor Relais Ersatzteile benötigt werden, liegt die Ursache häufig nicht nur im Relais selbst, sondern auch in Steckkontakten, Massepunkten oder in Schaltern am Sitz und am Bremspedal.

Für die Einordnung hilft ein Blick auf die Gesamtübersicht der Baugruppen unter Rasentraktor Ersatzteile. Dort lässt sich der elektrische Bereich im Kontext anderer Systeme betrachten, denn ein Fehlerbild kann durch mechanische Blockaden oder falsche Freigaben ausgelöst werden.

Ablauf im Einsatz und typische Momente für Ausfälle

Starten, Fahren, Mähen

Im Alltag beginnt der Ablauf mit Sichtkontrolle, Starten des Motors und dem Anfahren auf der Fläche. Während der Fahrt werden Lenkung und Bremsanlage belastet, beim Mähen kommen Vibrationen, Staub und Feuchtigkeit hinzu. Beim Zuschalten des Mähwerks zieht die Magnetkupplung an, und in vielen Konstruktionen wird dieser Lastwechsel über ein Relais geschaltet. Wenn Kontakte gealtert sind, kann das Zuschalten ausbleiben oder es kommt zu einem hörbaren Klicken ohne Funktion.

Auch beim Abstellen und erneuten Starten nach kurzer Pause zeigen sich Relaisprobleme. Wärme im Motorraum verändert Übergangswiderstände, und ein Relais kann unter Last kleben oder nicht mehr sauber anziehen. In solchen Fällen ist es sinnvoll, die elektrische Funktion mit dem mechanischen Zustand anderer Baugruppen zu vergleichen, zum Beispiel ob ein Bowdenzug oder eine Bremse korrekt freigibt.

• Wenn die Bremse nicht vollständig löst, kann die Sicherheitslogik den Start verhindern und die Ursache liegt eher im Umfeld wie bei Rasentraktor Bremszug Ersatzteile.
• Bei unruhigem Motorlauf kann die elektrische Fehlersuche täuschen, daher lohnt parallel der Blick auf Ansaugbereich und Dichtflächen wie bei Rasentraktor Vergaserflansch Ersatzteile.

Witterung, Pflege und elektrische Kontaktstellen

Rasentraktoren arbeiten häufig in feuchtem Gras, in Staub und bei wechselnden Temperaturen. Steckverbindungen im Bereich von Relais und Sicherungen sind deshalb typische Stellen für Korrosion und lose Kontakte. Ein Relais kann elektrisch in Ordnung sein, aber durch oxidierte Steckzungen oder einen gelockerten Massepunkt nicht zuverlässig schalten. Zusätzlich führen starke Vibrationen beim Mähen dazu, dass sich Kontaktfedern im Stecker mit der Zeit entspannen.

Regelmäßige Reinigung im Bereich der elektrischen Verteiler und eine Kontrolle der Leitungsführung reduzieren Folgeschäden. Wenn Relais wiederholt ausfallen, sollte geprüft werden, ob ein Verbraucher zu viel Strom zieht oder ob ein mechanischer Widerstand eine Überlast verursacht. Hier kann beispielsweise ein schwergängiges Mähwerk oder eine nicht korrekt ausgerichtete Verbindung im Gestänge indirekt zu elektrischen Problemen beitragen.

• Bei auffälligem Spiel oder schwergängiger Lenkung kann eine mechanische Ursache vorliegen, die sich über Schalterstellungen auswirkt, passend dazu Rasentraktor Lenkstange Ersatzteile.
• Wenn Gestängeverbindungen unter Spannung stehen, können Schalter nicht korrekt betätigt werden, dazu passt Rasentraktor Verbindungsstange Ersatzteile.

Typische Schwachstellen bei Relais im Rasentraktor

Eine häufige Problemzone ist der Relaisblock in der Nähe von Batterie, Sicherungen und Zündschloss. Dort treffen Spritzwasser, Schmutz und Temperaturschwankungen aufeinander. Relaiskontakte können durch Schaltfunken abbrandig werden, besonders wenn Verbraucher mit hoher Einschaltstromspitze geschaltet werden. Dazu zählen Magnetkupplungen und Starterkreise, die kurzzeitig sehr hohe Ströme aufnehmen.

Ein weiteres typisches Muster ist ein intermittierender Fehler. Der Rasentraktor startet nach einigen Versuchen, oder das Mähwerk lässt sich nur gelegentlich zuschalten. Ursache ist oft eine Kombination aus Kontaktwiderstand im Relais, ermüdeter Spule oder einem Stecker, der unter Vibration kurzzeitig den Kontakt verliert. In der Praxis wird dann nicht nur das Relais betrachtet, sondern auch die Leitungswege und die Absicherung.

Wenn das Mähwerk mechanisch schwergängig ist, steigt die Last und die elektrische Seite wird stärker beansprucht. Ein Blick auf Bauteile rund um das Schneidsystem kann daher Teil der Diagnose sein, etwa über Rasentraktor Messerbalken Ersatzteile.

1. Symptom ein Klicken ohne Start kann auf ein Relais mit verschlissenen Kontakten oder auf Spannungsabfall an der Batterieverkabelung hinweisen.
2. Symptom Mähwerk schaltet nicht zu kann auf Relais, Magnetkupplung, Sicherheitsschalter oder auf eine überhöhte Last im Mähdeck hindeuten.
3. Symptom wiederholt auslösende Sicherung kann auf einen Kurzschluss im Verbraucher oder auf Feuchtigkeit in Steckverbindungen hinweisen.

Markenbezug und warum Triplet Seiten wichtig sind

Warum die Zuordnung nach Hersteller hilft

Relais unterscheiden sich nicht nur in der Bauform, sondern auch in Pinbelegung, Schaltlogik und Stromtragfähigkeit. Hersteller setzen je nach Baureihe unterschiedliche Relaisträger, Stecksysteme und Sicherheitskreise ein. Deshalb ist die Zuordnung nach Marke und Gerätesorte hilfreich, um Verwechslungen zu vermeiden und die elektrische Funktion im vorgesehenen Schaltkreis zu erhalten.

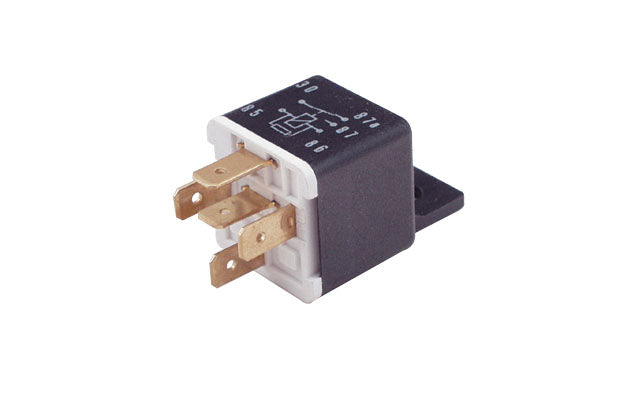

Für CASTEL GARDEN ist die gezielte Auswahl über die passende Unterseite sinnvoll, weil dort die Relais für die jeweilige Rasentraktor Ausführung gebündelt sind. Der Einstieg gelingt über Relais für Rasentraktor von CASTEL GARDEN.

Wie Relais in das Gesamtbild der Wartung passen

Relais werden oft im Zuge einer systematischen Fehlersuche geprüft, gemeinsam mit Schaltern, Steckern und mechanischen Freigaben. Ein Rasentraktor ist ein System, in dem Mechanik und Elektrik eng zusammenhängen. Wenn ein Sicherheitsschalter wegen falscher Stellung nicht freigibt, wirkt es wie ein elektrischer Defekt, obwohl die Ursache im Gestänge oder in der Betätigung liegt.

Bei Motorproblemen kann eine elektrische Diagnose ebenfalls in die Irre führen. Eine undichte Stelle am Zylinderkopf verändert das Laufverhalten und kann zu Startschwierigkeiten beitragen, die fälschlich dem Relais zugeschrieben werden. Für die Einordnung solcher Zusammenhänge ist die Baugruppe unter Rasentraktor Zylinderkopfdichtung Ersatzteile eine passende Ergänzung.

Auswahl und Prüfung von Rasentraktor Relais Ersatzteilen

Für die Auswahl von Rasentraktor Relais Ersatzteilen sind einige technische Merkmale entscheidend. Dazu gehören die Nennspannung im Bordnetz, die Anzahl der Kontakte, die Art der Schaltung und die Steckanordnung. Ebenso wichtig ist der Einbauort, weil Relais im Motorraum anderen Temperaturen ausgesetzt sind als Relais unter dem Armaturenbereich. Auch die Kabelführung und der Zustand der Steckkontakte sollten bei der Auswahl berücksichtigt werden, weil ein neues Relais an einem korrodierten Stecker weiterhin unzuverlässig arbeiten kann.

Eine einfache Prüfung beginnt mit dem Hören und Fühlen. Zieht das Relais beim Betätigen an, ist die Spule grundsätzlich aktiv. Danach folgt die Messung, ob am Ausgang unter Last Spannung anliegt. Dabei ist zu beachten, dass ein Relais im Leerlauf noch funktionieren kann, unter Last jedoch durch Kontaktabbrand einen hohen Übergangswiderstand zeigt. In solchen Fällen hilft eine Spannungsfallmessung direkt am Verbraucher und am Relaisausgang.

Wenn die Fehlersuche ergibt, dass mechanische Rückstellkräfte fehlen oder Gestänge nicht sauber in die Ausgangsposition kommt, kann das die Freigabe beeinflussen. Eine typische Baugruppe in diesem Umfeld sind Federn, dazu passt Rasentraktor Zugfeder Ersatzteile.

Im Mähdeckbereich spielt außerdem die Luftführung eine Rolle, weil angehaftetes Gras und Feuchtigkeit elektrische Steckverbindungen stärker belasten können. Ein korrekt sitzender Deflektor unterstützt die Führung von Schnittgut und reduziert Ablagerungen, dazu passt Rasentraktor Mulchdeflektor Ersatzteile.

TURAKOS unterstützt bei der Auswahl passender Ersatzteile für den Rasentraktor und bietet Hilfe bei der Bestimmung anhand von Daten, Schaltbild und Einbausituation.
