HUSQVARNA Kettenspannbolzen Ersatzteile

HUSQVARNA Kettenspannbolzen Ersatzteile im Überblick

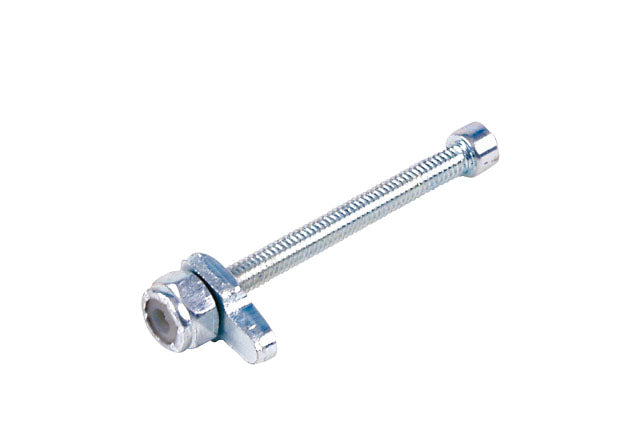

HUSQVARNA Kettenspannbolzen Ersatzteile beeinflussen direkt die Funktion der Kettenspannung. Der Kettenspannbolzen überträgt die Bewegung der Spannschraube auf den Kettenspanner und sorgt dafür, dass die Führungsschiene in der vorgesehenen Position bleibt. Dadurch läuft die Kette mit der vorgesehenen Spannung, was Schnittbild, Laufverhalten und Verschleiß beeinflusst.

HUSQVARNA setzt je nach Geräteserie auf unterschiedliche Spannsysteme, etwa seitliche Spannungen am Kettenraddeckel oder Lösungen, bei denen der Spanner in das Gehäuse integriert ist. In beiden Fällen ist der Kettenspannbolzen das Bindeglied zwischen Einstellmechanik und Schiene. Bei der Auswahl ist deshalb wichtig, ob die Ausführung zur jeweiligen Aufnahme und zum Kettenraddeckel passt.

Für die Einordnung nach Gerätetyp helfen Unterseiten, die typische Bauformen bündeln. Für Hochentaster ist der Einstieg über Kettenspannbolzen für Hochentaster von HUSQVARNA sinnvoll, weil dort Baugruppen rund um Führungsschiene und Abdeckung anders ausgeführt sein können als bei bodengeführten Geräten.

Einsatzbereiche und warum die Gerätetypen eine Rolle spielen

Kettensäge als Hauptanwendung mit hoher Lastwechselrate

Bei der Kettensäge ist die Kettenspannung besonders dynamisch. Beim Ansetzen, beim Durchziehen im Schnitt und beim Auslaufen entstehen Lastwechsel, die sich auf Schiene, Kette und Spannmechanik übertragen. HUSQVARNA Kettenspannbolzen Ersatzteile werden hier häufig benötigt, wenn sich die Spannbarkeit verschlechtert oder die Schiene nicht mehr sauber nachgeführt wird. Die passende Zuordnung gelingt über Kettenspannbolzen für Kettensäge von HUSQVARNA.

Im Gesamtbild der Maschine ist der Kettenspannbolzen Teil der Einheit aus Kettenraddeckel, Spannschraube, Spanner und Schienenaufnahme. Veränderungen an einem Teil, etwa ein ausgeschlagenes Gewinde an der Spannschraube oder ein verschlissener Deckel, können den Bolzen zusätzlich belasten. Deshalb lohnt sich bei Symptomen wie wandernder Schiene oder ungleichmäßiger Spannung eine Prüfung der angrenzenden Teile.

Hochentaster mit langen Hebeln und wechselnden Winkeln

Beim Hochentaster wirken andere Kräfte als bei der Kettensäge. Durch die lange Stange und wechselnde Schnittwinkel entstehen seitliche Momente, die sich auf die Schienenaufnahme auswirken können. Dadurch kann die Spannmechanik stärker verkanten, vor allem wenn die Abdeckung nicht exakt sitzt oder sich Schmutz in der Aufnahme sammelt.

Für diesen Gerätetyp ist die korrekte Bauform besonders wichtig, weil kompakte Baugruppen oft wenig Toleranz für falsche Längen oder abweichende Aufnahmen bieten. Die Einordnung über Kettenspannbolzen für Hochentaster von HUSQVARNA hilft, die Teile nach typischer Konstruktion zu filtern und Fehlgriffe zu vermeiden.

Rasentraktor als Sonderfall mit kettennahen Antriebsbereichen

Beim Rasentraktor taucht der Begriff Kettenspannbolzen in anderen Zusammenhängen auf als bei Schneidgarnituren. Je nach Baugruppe können Ketten oder kettennahe Antriebsbereiche, Führungen oder Spannmechaniken vorkommen, bei denen ein Spannbolzen die Position eines Spannelements definiert. Hier ist die genaue Zuordnung über Modell und Baugruppe entscheidend, weil die Funktion nicht identisch mit der Kettensäge ist.

Die Unterseite Kettenspannbolzen für Rasentraktor von HUSQVARNA ordnet die Teile nach diesem Gerätetyp ein. Damit wird klar, welche Spannaufgabe der Bolzen im jeweiligen Aufbau übernimmt und welche Nachbarteile im gleichen Bereich mitgeprüft werden sollten.

Ablauf bei der Kettenspannung und typische Ausfallmomente

Die Kettenspannung wird in der Regel bei kalter Kette eingestellt und nach kurzer Laufzeit kontrolliert, weil sich Kette und Schiene erwärmen und setzen können. Beim Einstellen wird die Führungsschiene entlastet, die Spannschraube bewegt den Spanner, und der Kettenspannbolzen sorgt dafür, dass diese Bewegung in eine definierte Schienenposition umgesetzt wird. Danach wird der Kettenraddeckel oder die Schienenbefestigung fixiert. Wenn dieser Ablauf nicht sauber funktioniert, entstehen Folgeschäden durch Reibung, Schräglauf oder erhöhte Wärme.

Typische Momente, in denen ein Kettenspannbolzen Schaden nehmen kann, sind das Überdrehen der Spannschraube gegen einen Anschlag, das Spannen bei verkanteter Schiene oder das Anziehen der Befestigung bei nicht korrekt sitzendem Deckel. Auch Schmutz im Bereich der Schienenaufnahme kann dazu führen, dass der Spanner nicht linear läuft und der Bolzen seitlich belastet wird.

Im praktischen Einsatz kommen weitere Einflüsse hinzu. Harz, feiner Abrieb und Öl binden Schmutz und können die Beweglichkeit der Spannmechanik reduzieren. Wird dann mit höherem Kraftaufwand gespannt, steigen die Kräfte auf Gewinde und Bolzen. Bei HUSQVARNA Geräten ist die Passgenauigkeit der Abdeckung und der Sitz des Kettenraddeckels ein wichtiger Teil der Funktion, weil die Spannmechanik häufig in diese Baugruppe integriert ist.

Als Orientierung für angrenzende Baugruppen der Marke kann der Einstieg über HUSQVARNA Ersatzteile genutzt werden, um weitere Teile rund um Antrieb, Abdeckung oder Bedienung zuzuordnen. So lässt sich bei wiederkehrenden Spannproblemen prüfen, ob neben dem Bolzen auch Verschleiß an anderen Komponenten vorliegt.

• Anzeichen für Probleme sind eine Kette, die sich nach kurzer Laufzeit stark lockert, oder eine Spannung, die sich nur ruckartig einstellen lässt
• Bei sichtbaren Kerben am Bolzen oder an der Spanneraufnahme ist eine Prüfung der Schienenaufnahme und der Abdeckung sinnvoll
• Wenn die Spannschraube schwergängig ist, kann Schmutz in der Mechanik oder ein beschädigtes Gewinde die Ursache sein

Typische Schwachstellen rund um den Kettenspannbolzen bei HUSQVARNA

Gewinde und Anlageflächen als häufige Problemzone

Eine typische Schwachstelle liegt im Zusammenspiel von Gewinde, Spannerführung und Anlageflächen. Wird die Spannschraube unter Last bewegt oder gegen einen Anschlag überdreht, können Gewindegänge beschädigt werden. In der Folge greift die Spannmechanik nicht mehr sauber, der Bolzen steht schief oder die Einstellung hält nicht. Auch verschlissene Anlageflächen am Kettenraddeckel können dazu führen, dass der Bolzen nicht mehr exakt geführt wird.

Bei der Diagnose hilft es, die Spannschraube zu entlasten, den Deckel abzunehmen und den Lauf des Spanners ohne Kette zu prüfen. Dabei sollte sich die Mechanik gleichmäßig bewegen lassen. Wenn sich der Bolzen nur in einem Teilbereich bewegt oder verkantet, liegt häufig eine Kombination aus Verschmutzung und Verschleiß vor.

Dichtungen und Durchführungen in der Nähe der Mechanik

In der Nähe der Spannmechanik sitzen je nach Modell Durchführungen und elastische Teile, die Schmutz fernhalten oder Leitungen führen. Werden solche Teile spröde, kann mehr Schmutz in die Baugruppe gelangen und die Spannbarkeit verschlechtern. In diesem Zusammenhang kann es sinnvoll sein, auch benachbarte Kleinteile zu prüfen, etwa HUSQVARNA Gummitülle Ersatzteile, wenn eine Durchführung direkt an der Abdeckung sitzt.

Auch der Zustand von Griff und Abdeckung beeinflusst die Alltagspflege. Wenn Reinigungszugang und Sitzflächen sauber bleiben, arbeitet die Spannmechanik gleichmäßiger und der Bolzen wird weniger seitlich belastet.

Anbauteile am Schneidbereich und ihre Wechselwirkung

Am Schneidbereich wirken weitere Teile auf die Handhabung. Eine Anschlagkralle stabilisiert den Sägevorgang, wodurch sich Lastspitzen anders auf die Garnitur übertragen können. Wenn die Maschine beim Ansetzen unruhig ist oder die Kette häufig nachgespannt werden muss, lohnt sich ein Blick auf angrenzende Bauteile wie HUSQVARNA Anschlagkralle Ersatzteile.

Bei Geräten, die im Winter oder bei grobem Material eingesetzt werden, können zusätzlich Schutz und Anbauteile im Bereich der Führung stärker beansprucht sein. Bei anderen HUSQVARNA Gerätetypen kann etwa eine HUSQVARNA Schürfleiste Ersatzteile relevant sein, wenn sie die Arbeitslage und damit indirekt die Belastung von Führungen und Spannpunkten beeinflusst.

Auswahl und Abgleich von HUSQVARNA Kettenspannbolzen Ersatzteilen in der Praxis

Für die Auswahl von HUSQVARNA Kettenspannbolzen Ersatzteile sind drei Punkte entscheidend. Erstens die Gerätezuordnung, weil sich Bauform und Einbaulage zwischen Kettensäge, Hochentaster und Rasentraktor unterscheiden. Zweitens die genaue Ausführung der Spannmechanik, etwa Länge, Gewindeart und Kopfgeometrie. Drittens der Zustand der angrenzenden Teile, weil ein neuer Bolzen in einer ausgeschlagenen Führung erneut schnell verschleißen kann.

In der Praxis beginnt der Abgleich mit der Modellbezeichnung und der Explosionszeichnung, sofern vorhanden. Danach wird geprüft, ob der Bolzen zur vorhandenen Spannschraube und zum Spanner passt. Bei HUSQVARNA Geräten ist außerdem die Kombination aus Kettenraddeckel und Schienenaufnahme wichtig, weil diese Teile die Führung definieren. Wenn der Deckel verzogen ist oder die Auflageflächen beschädigt sind, kann die Spannung trotz passendem Bolzen ungenau bleiben.

Für die Einordnung nach Gerätetyp bieten sich die drei Unterseiten an, weil sie die typischen Varianten bündeln. Für Kettensägen ist Kettenspannbolzen für Kettensäge von HUSQVARNA die passende Startseite, für Hochentaster Kettenspannbolzen für Hochentaster von HUSQVARNA und für Rasentraktoren Kettenspannbolzen für Rasentraktor von HUSQVARNA.

Beim Zusammenbau sollte die Spannmechanik leichtgängig sein, bevor die Kette montiert wird. Danach wird die Kette gespannt, die Schiene ausgerichtet und die Befestigung gleichmäßig angezogen. Wenn Schrauben am Schneidbereich ersetzt werden müssen, kann es je nach Baugruppe hilfreich sein, passende Kleinteile wie HUSQVARNA Messerschraube Ersatzteile zu berücksichtigen, damit Befestigungen wieder sauber greifen.

Ergänzend kann bei Arbeiten an der Schneidgarnitur auch der Zustand des Kraftstoffsystems auffallen, etwa wenn Dichtflächen oder Leitungen demontiert werden. Für die Einordnung passender Baugruppen kann HUSQVARNA Tank Ersatzteile als Orientierung dienen, wenn Teile rund um Tank, Deckel oder Anschlüsse mit geprüft werden.

TURAKOS bietet Hilfe bei Bestimmung und Auswahl von Ersatzteile, indem HUSQVARNA Kettenspannbolzen Ersatzteile über Modell, Baugruppe und Ausführung eingegrenzt werden und bei Bedarf passende Nachbarteile für eine stimmige Spannmechanik mit betrachtet werden.

1. Gerätetyp festlegen und die passende Unterseite nutzen, damit die Bauform zur Anwendung passt
2. Spannmechanik reinigen und auf gleichmäßigen Lauf prüfen, bevor neue Teile montiert werden
3. Bolzen und angrenzende Führung auf Verschleißspuren kontrollieren und die Ursache für Verkanten mit prüfen
4. Nach der Montage Kettenspannung nach kurzer Laufzeit kontrollieren und die Einstellung bei Bedarf nachführen
