ECHO Kettensäge Ersatzteile

ECHO Kettensäge Ersatzteile im Überblick

ECHO Kettensäge Ersatzteile decken Baugruppen ab, die beim Arbeiten im Garten und am Holz besonders gefordert sind. Beim Entasten, Ablängen und bei der Brennholzaufbereitung wirken wechselnde Lasten auf Kette, Kupplung und Kettenrad. Gleichzeitig gelangen Staub und Späne in die Umgebung von Luftfilter und Ansaugtrakt, was die Gemischbildung beeinflussen kann.

Eine ECHO Kettensäge arbeitet als handgeführtes motorgetriebenes Schneidgerät. Der Motor erzeugt Drehmoment, das über die Fliehkraftkupplung auf das Kettenrad übertragen wird. Dort wird die Sägekette geführt und umläuft Führungsschiene und Umlenkstern. Während des Sägens wird die Kette über Öl geschmiert und die Drehzahl wird über Vergaser und Luftzufuhr geregelt.

Im Alltag zeigen sich Verschleiß und Defekte häufig zuerst als verändertes Schnittbild, unruhiger Kettenlauf, schlechter Kaltstart oder schwankende Leerlaufdrehzahl. Für eine zielgerichtete Eingrenzung ist es hilfreich, typische Ersatzteilgruppen zu kennen und deren Funktion im Gesamtsystem zu verstehen.

Ablauf beim Sägen und typische Stellen, an denen Schäden entstehen

Starten, Warmlauf und Gasannahme

Beim Starten muss das Kraftstoff Luft Gemisch in passender Menge anliegen. Verschmutzungen im Ansaugweg oder Undichtigkeiten können dazu führen, dass der Motor nur mit Choke läuft, schlecht hochdreht oder im Leerlauf ausgeht. Ein häufiges Wartungsteil ist der Luftfilter für Kettensäge von ECHO, weil feine Holzstäube die Durchströmung reduzieren und damit die Abstimmung verändern können.

Wenn der Motor nach längerer Nutzung ungleichmäßig läuft, kann eine Überprüfung der Dichtheit im Ansaugtrakt sinnvoll sein. Der Ansaugkrümmer für Kettensäge von ECHO verbindet Vergaser und Zylinderbereich und ist für eine stabile Gemischführung wichtig. Materialalterung oder Montagefehler können hier Nebenluft begünstigen.

Schnittphase, Lastwechsel und Kettenlauf

In der Schnittphase wechselt die Belastung stark, etwa beim Eintauchen in hartes Holz oder beim Ablängen von Ästen in unterschiedlichen Durchmessern. Dabei muss die Kupplung sauber einkuppeln und das Kettenrad die Kette gleichmäßig antreiben. Eine zentrale Baugruppe ist die Fliehkraftkupplung für Kettensäge von ECHO, deren Beläge und Federn durch häufiges Anfahren und hohe Temperaturen beansprucht werden.

Am Antrieb selbst entstehen Verschleißspuren am Kettenrad und an den Kontaktflächen. Das Profilkettenrad für Kettensäge von ECHO beeinflusst, wie sauber die Treibglieder der Kette mitlaufen. Eingelaufene Profile können zu erhöhtem Geräusch, unruhigem Lauf und zusätzlichem Kettenverschleiß führen.

Auch die Kette ist ein klassisches Verschleißteil. Eine passende Sägekette für Kettensäge von ECHO unterstützt einen kontrollierten Schnitt und reduziert die Neigung zu Rattern. Stumpfe Schneidzähne erhöhen den Druck im Schnitt, wodurch Motor und Kupplung stärker belastet werden.

Stopp, Nachlauf und Schutzfunktionen

Beim Absetzen der Maschine oder beim Umsetzen im Bestand kann es vorkommen, dass die Kette noch kurz nachläuft. Schutzteile helfen, Folgen von Kettenrissen oder Kettenabwurf zu begrenzen. Der Kettenfänger für Kettensäge von ECHO ist dafür ausgelegt, die Kette im Fehlerfall abzufangen und Schäden am Gehäuse und an der Hand des Bedieners zu reduzieren.

Der Bereich um Kettenrad und Kupplung ist zudem stark mit Spänen belastet. Ein passender Kettenraddeckel für Kettensäge von ECHO schützt die Baugruppe und unterstützt eine definierte Führung der Komponenten. Verzug, Risse oder verschlissene Auflageflächen können die Kettenflucht beeinflussen und sollten bei Wartung sichtbar geprüft werden.

Wichtige Ersatzteilgruppen und wie sie zusammenwirken

ECHO Kettensäge Ersatzteile lassen sich gut nach Funktionsgruppen ordnen. Im Antrieb arbeiten Kupplung, Nadellager und Kettenrad zusammen. Im Bereich Gemischaufbereitung wirken Luftfilter, Ansaugkrümmer und Vergaserkomponenten. Schutz und Führung werden durch Kettenfänger und Deckel ergänzt. Eine systematische Betrachtung hilft, Symptome nicht nur an einem Teil festzumachen, sondern die Ursache im Zusammenspiel zu finden.

Eine typische Problemzone ist der Antriebsbereich hinter dem Kettenraddeckel. Dort sammeln sich Späne und Öl, was zu erhöhter Reibung und Wärme führen kann. Wenn zudem die Schmierung nicht optimal ist oder die Kette zu stramm läuft, steigen die Belastungen auf Lager und Kettenrad. Regelmäßige Reinigung und Sichtprüfung sind hier fachlich sinnvoll, besonders nach Arbeiten in harzigem Holz oder bei feuchtem Sägemehl.

• Für den Lauf der Kupplungstrommel ist das Nadellager für Kettensäge von ECHO relevant, da es die Drehbewegung unter Last unterstützt.
• Bei Systemen mit Ringlösung ist der Kettenradring für Kettensäge von ECHO ein Bauteil, das bei sichtbaren Einlaufspuren oder unrundem Lauf geprüft werden kann.

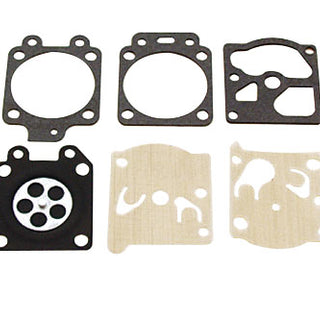

• Wenn das Laufverhalten auf Probleme in der Kraftstoffversorgung hindeutet, kann ein Vergaserreparatursatz für Kettensäge von ECHO zur Instandsetzung typischer Verschleißteile im Vergaser beitragen.

Auswahl und Zuordnung von ECHO Kettensäge Ersatzteilen

Für die passende Zuordnung ist die genaue Modellbezeichnung der ECHO Kettensäge entscheidend, ergänzt durch Typenschildangaben und gegebenenfalls Seriennummern. Bei Antriebsteilen sind Teilung und Ausführung relevant, etwa ob ein Profilkettenrad oder eine Ringlösung verbaut ist. Bei Ketten gilt neben der Teilung auch die Treibgliedstärke und die Anzahl der Treibglieder, damit die Kette zur Führungsschiene passt.

Bei Bauteilen rund um Vergaser und Ansaugung ist es wichtig, die Ausführung des Vergasers und die Schnittstellen zum Ansaugkrümmer zu berücksichtigen. Auch kleine Abweichungen bei Bohrbildern oder Anschlussdurchmessern können die Passung beeinflussen. Sichtprüfung, Abgleich mit Explosionszeichnung und der Vergleich der alten Teile helfen bei der Bestimmung.

TURAKOS bietet Hilfe bei der Bestimmung und Auswahl passender Ersatzteile für die ECHO Kettensäge, wenn Modellangaben, Bilder oder Bauteilmerkmale zur Eingrenzung genutzt werden sollen.
